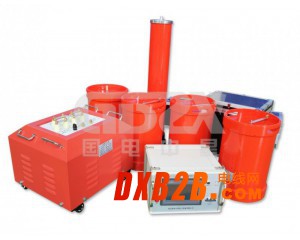

ZXBXZ系列变电站交流耐压谐振装置主要针对500kV以下变电站一次电气设备交流耐压试验设备设计制作.可按规程满足变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备交流耐压试验。根据220kV以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(操作台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流初来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
产品别称
交流耐压谐振装置、变频谐振、变频串联谐振、耐压谐振装置、串联谐振、串联谐振变压器、串联谐振试验设备
1、操作简单：自动试验（自动寻找谐振点和自动升压）和手动试验（手动寻找谐振点和手动升压）两种模式适应不同试验要求。
2、能整定试验电压、调频范围、保护电流、加压时间。
3、自动模式：只需要设定试验电压和时间；设备自动精准调频、调压；完成试验保存数据。
4、具有接地及闪络保护功能。
5、能自动跟踪电网电压的变化，实时调节电压，使高压电压保持稳定。
6、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
7、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相 220V或是三相380V输入电源通用，方便现场取电。
8、配置灵活：电抗器可串/并联使用，满足不同试品要求，实现一机多用，性价比高。
1、额定输出电压：0～1000kV
2、输出频率：30～300Hz
3、谐振电压波形：纯正弦波，波形畸变率＜1.0%
4、连续工作时间：满功率输出下，一次连续工作时间60min
5、品质因数：30～90
6、频率调节灵敏度：0.1Hz,不稳定度＜0.05%
7、工作电源：220V/380V±15%,50Hz±5%
【变电站电气设备交流耐压试验用常规配置表】
| 适用范围（10kV~500kV电压等级变电站电气设备交流耐压试验）频率：30~300Hz | |
| ZXBXZ-50/50/25 | |
| 变频源 | 3kW |
| 电抗器 | 25kV/1A二台（干式） |
| 激励变压器 | 3kVA(干式) |
| 分压器 | 50kV |
| 适用范围 | 1000kvA及以下10kV电力变；10kV开关、母线、PT、CT等；10kV(300mm2)电缆≤1km |
| ZXBXZ-108/108/27 | |
| 变频源 | 5kW |
| 电抗器 | 27kV/1A四台（干式） |
| 激励变压器 | 5kVA（干式） |
| 分压器 | 110kV |
| 适用范围 | 31500kvA及以下35kV电力变；35kV开关、母线、PT、CT等；35kV(300mm2)电缆≤0.5km；10kV(300mm2)电缆≤2.0km |
| ZXBXZ-200/200/50 | |
| 变频源 | 10kW |
| 电抗器 | 50kV/1A四台（干式） |
| 激励变压器 | 10kVA(干式) |
| 分压器 | 200kV |
| 适用范围 | 50000kvA及以下110kV电力变；110kV GIS、PT、CT等（预防性试验）；35kV(300mm2)电缆≤1.0km；10kV(300mm2)电缆≤2.5km |
| ZXBXZ-270/270/45 | |
| 变频源 | 15kW |
| 电抗器 | 45kV/1A六台（干式） |
| 激励变压器 | 15kVA（干式） |
| 分压器 | 300kV |
| 适用范围 | 50000kvA及以下110kV电力变；110kV GIS、开关、PT、CT等；35kV(300mm2)电缆≤1.2km ；10kV(300mm2)电缆≤3.0km |
| ZXBXZ-800/400/50 | |
| 变频源 | 30kW |
| 电抗器 | 50kV/2A八台（干式）；100kV/2A四台（油侵式） |
| 激励变压器 | 30kVA(干式)；30kVA(油侵式) |
| 分压器 | 400kV |
| 适用范围 | 80000kvA及以下220kV电力变；50000kvA及以下110kV电力变；110/220kV GIS、PT、CT等；35kV(300mm2)电缆≤2.0km；110kV(400mm2)电缆≤0.7km |
| ZXBXZ-1600/800/200 | |
| 变频源 | 60kW |
| 电抗器 | 200kV/2A四台（油侵式） |
| 激励变压器 | 60kVA（干式） |
| 分压器 | 800kV |
| 适用范围 | 80000kvA及以下220kV电力变；50000kvA及以下110kV电力变；500kV GIS、PT、CT等；220kV开关、GIS、PT、CT等；110kV(400mm2)电缆≤1.5km；220kV(400mm2)电缆≤1.0km |
注：可根据被试品对象参数定制解决方案
产品型号解读：如"ZXBXZ-50/50/25"是指“ZXBXZ(厂家及型号)-50（总容量50kVA）/50（电压50kV）/25（单节电抗器电压25kV）”。
