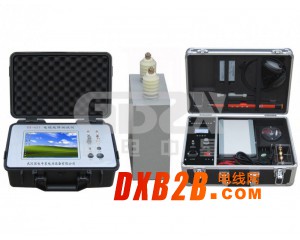

ZX-A21电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，大大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的有效测试。
产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪
1、采用工控嵌入式计算机平台系统，工业级使用环境，实现很强稳定性。锂电供电、方便现场测试。
2、采用8.4英寸大屏幕系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。
3、采用USB通信接口，采集信号稳定，主机可自动选择6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，双游标移动可到0.15米，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。
5、8G内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和定位提供参考和帮助。
6、关键的准确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
7、智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员安全的特点。
1、测试指标
1〉可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2〉可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3〉可测量长度已知的任何电缆中电波传播的速度。
4〉可测试电缆走向及埋设深度。
2、技术参数
1〉显示方式：8.4英寸工业级液晶屏（XP操作平台）
2〉存储容量：8G
3〉测试方法：低压脉冲法、冲闪电流法、直闪电流法
4〉操作方式：触摸屏、笔操作
5〉测试距离：不小于40km
6〉测试距离（盲区）：5-10m
7〉定点误差：±0.2m
8〉测试误差：系统误差小于±1%
9〉分 辨 率：V/fm；V为传波速度m/μs；软件游标0.15m。
10〉仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
11〉电源与功耗：AC 220V±10% 不大于15W DC 12V（7AH）不大于20W
12〉待机时间：可连续使用4小时左右
13〉外形尺寸：360 mm×270 mm×130 mm
14〉重 量：5kg
