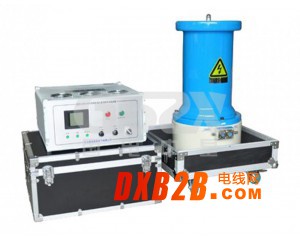

ZGF-S系列水内冷发电机通水直流高压试验装置采用中频倍压电路。率先应用PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
性能特点
1.由于大型水冷发电机绕组传导电流很大，在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器，无法升压。
2.目前国内的直流高压发生器输出电流一般都在10mA以内，可以输出电流200mA的高压发生器。
3.直流试验对一般高压电气设备而言，能发现其绝缘的贯穿性缺陷，而对电机来说，它能独特发现它的局部绝缘缺陷（定子线卷端部绝缘）这是其它试验所无法替代的。
4.为能对水内冷发电机组的准确测量泄露电流，设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，真正测到试品的电流。
技术指标
| 规格kV/mA | 50/100 | 50/120 | 60/150 | 60/200 | 80/200 |
| 输出电压kV | 50 | 50 | 60 | 60 | 80 |
| 输出电流mA | 100 | 120 | 150 | 200 | 200 |
| 输出功率W | 5000 | 6000 | 9000 | 12000 | 16000 |
| 电压测量误差 | ≤1.0%±1个字 | ||||
| 电流测量误差 | ≤1.0%±1个字 | ||||
| 过压整定误差 | ≤1.0% | ||||
| 纹波系数 | ≤3.0% | ||||
| 电压稳定度 | ≤1.0% | ||||
| 电源电压 | AC 220V | AC380V(三相四线) | |||
| 机箱重量 | 25.0Kg | ||||
| 倍压重量 | 45.0Kg | 65.0Kg | 70.0Kg |
||
