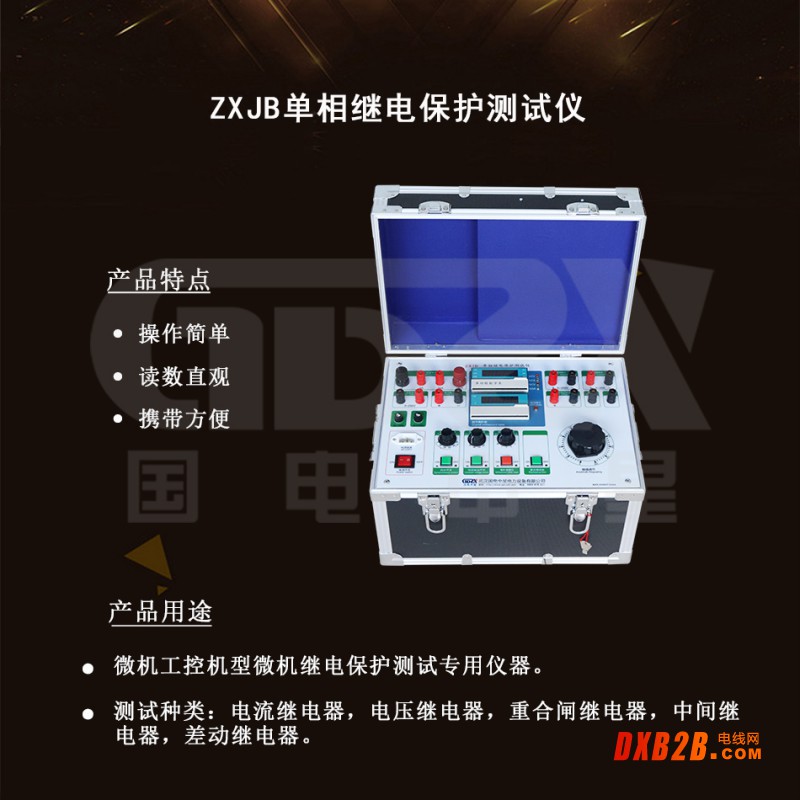

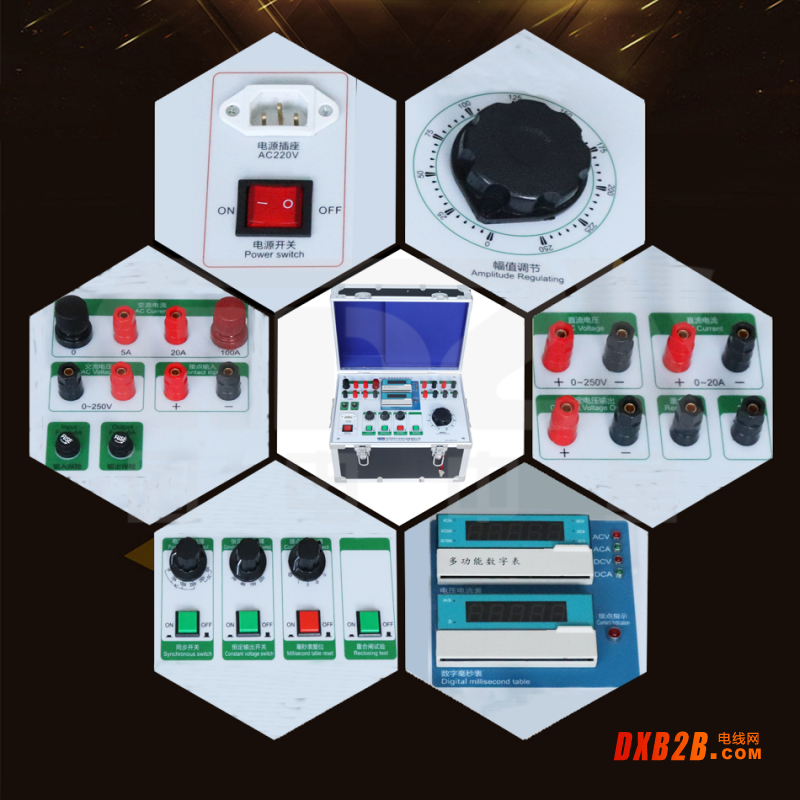

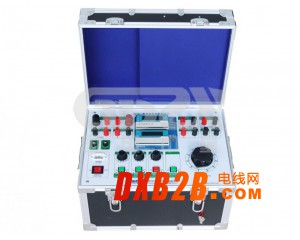

      ZXJB单相继电保护测试仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点。

技术指标

1. 工作条件

1) 工作电源：AC220V+10%  50Hz

2) 工作环境：温度：-10℃～40℃；湿度：≤85%

3) 大气压：86～106Kpa

2. 输出电源

1) 交流电压：0～250V/3A

2) 交流电流：0～100A/7.5V；0～20A/25V；0～5A/5V

3) 直流电压：0～220V/3A

4) 直流电流：0～20A/25V

5) 恒定电压输出：DC24V DC48V DC110V DC220V

3. 性能指标

1) 电流、电压表：41/2位

2) 数字毫秒表：0～99.9999s

4. 功能

1) 量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。

2) 时间继电器：可测量启动值、返回值及其动作时间。

3) 中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

4) 重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

5) 差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

6) 其他各种非常见继电器
